Den Ultimate Guiden til ArtCAM: Mestring av Design og Produksjon

I en verden der presisjon og effektivitet er avgjørende, fremstår ArtCAM som en ledende programvareløsning for design og produksjon. Denne omfattende guiden tar deg med på en detaljert reise gjennom alle aspekter av ArtCAM, fra de grunnleggende prinsippene til avanserte teknikker som vil transformere dine kreative visjoner til håndgripelige realiteter. Enten du er en nybegynner som ønsker å utforske mulighetene innen digital fabrikasjon, eller en erfaren profesjonell som søker å optimalisere dine arbeidsflyter, vil denne ressursen gi deg den kunnskapen og innsikten du trenger for å mestre ArtCAM til det fulle.

Hva er ArtCAM og Hvorfor er det Viktig?

ArtCAM er en kraftig CAD/CAM-programvare (Computer-Aided Design/Computer-Aided Manufacturing) som brukes i en rekke bransjer for å designe og produsere 2D- og 3D-modeller. Programvaren er spesielt populær innen områder som treskjæring, skilting, smykker, myntproduksjon, og produksjon av prototyper. Dens intuitive grensesnitt kombinert med avanserte funksjoner gjør det mulig for brukere å skape komplekse design og generere nøyaktige verktøybaner for CNC-maskiner (Computer Numerical Control). Viktigheten av ArtCAM ligger i dens evne til å effektivisere design- og produksjonsprosessen, redusere feilmarginer, og muliggjøre realiseringen av intrikate og detaljerte design som ville være vanskelig eller umulig å oppnå manuelt.

De Viktigste Fordelene med å Bruke ArtCAM

Intuitivt Brukergrensesnitt: ArtCAM er kjent for sitt brukervennlige grensesnitt, som gjør det relativt enkelt for nye brukere å komme i gang samtidig som det tilbyr avanserte funksjoner for erfarne brukere.
Fleksible Designverktøy: Programvaren tilbyr et bredt spekter av verktøy for både 2D-vektordesign og 3D-modellering, noe som gir brukerne stor kreativ frihet.
Avansert Verktøybanegenerering: ArtCAM muliggjør generering av høykvalitets verktøybaner som er optimalisert for ulike maskineringsstrategier, noe som resulterer i presise og effektive produksjonsprosesser.
Integrasjon med CNC-maskiner: Programvaren er kompatibel med et bredt spekter av CNC-maskiner, noe som sikrer en sømløs overgang fra design til produksjon.
Materialfleksibilitet: ArtCAM kan brukes med en rekke materialer, inkludert tre, metall, plast, og kompositter, noe som gjør det til et allsidig verktøy for ulike applikasjoner.
Tids- og Kostnadsbesparelser: Ved å automatisere design- og verktøybanegenereringsprosessen, bidrar ArtCAM til betydelige tids- og kostnadsbesparelser i produksjonen.

Komme i Gang med ArtCAM: En Trinnvis Introduksjon

For de som er nye til ArtCAM, kan det virke overveldende i begynnelsen. Denne delen av guiden vil gi deg en trinnvis introduksjon til programvarens grunnleggende funksjoner og arbeidsflyt, slik at du kan begynne å skape dine egne design raskt og effektivt.

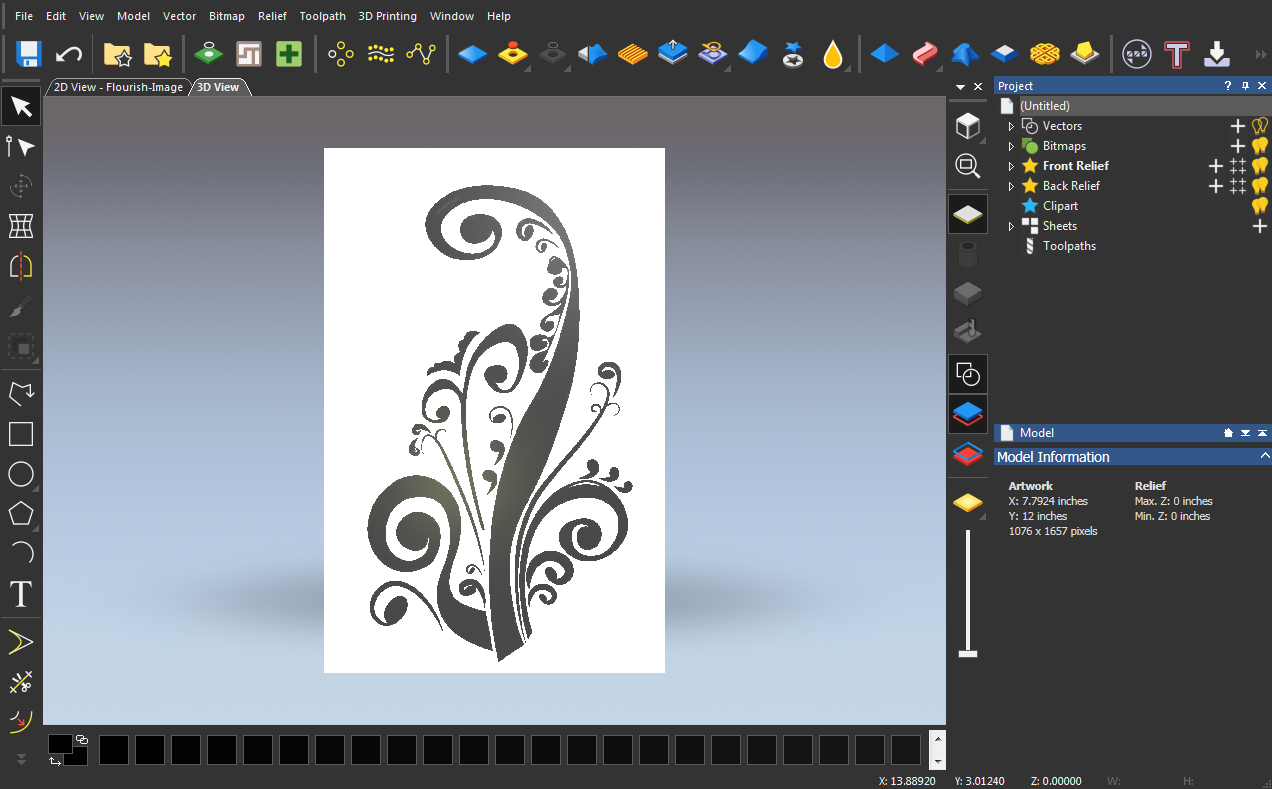

Forstå Grensesnittet

Når du starter ArtCAM, vil du bli møtt av et intuitivt grensesnitt som er organisert i ulike paneler og verktøylinjer. De viktigste områdene inkluderer:

Menylinjen: Plassert øverst, inneholder standard funksjoner som Fil, Rediger, Vis, Modell, Vektor, Bitmap, Verktøybaner, Verktøy, Makroer og Hjelp.
Verktøylinjene: Plassert under menylinjen, gir rask tilgang til vanlige funksjoner som filoperasjoner, visningskontroller, og de mest brukte designverktøyene. Disse kan ofte tilpasses etter dine preferanser.
Prosjektpanelet: Vanligvis plassert på venstre side, viser en hierarkisk oversikt over alle elementene i ditt nåværende prosjekt, inkludert modeller, vektorer, bitmapper og verktøybaner. Dette panelet er avgjørende for å organisere og administrere ditt arbeid.
2D-visningen: Viser en top-down representasjon av ditt designområde. Her kan du opprette og redigere 2D-vektorer og plassere bitmapper.
3D-visningen: Viser en 3D-representasjon av din modell. Her kan du visualisere hvordan din design vil se ut i tre dimensjoner og se simuleringer av verktøybaner.
Egenskapspanelet: Vanligvis plassert på høyre side, viser de kontekstsensitive egenskapene til det valgte objektet eller verktøyet. Her kan du justere parametere og innstillinger.
Statuslinjen: Plassert nederst, viser informasjon om gjeldende operasjoner, koordinater og andre nyttige detaljer.

Opprette et Nytt Prosjekt

Før du kan begynne å designe, må du opprette et nytt prosjekt. Dette innebærer å definere størrelsen og oppløsningen på arbeidsområdet ditt, samt enhetssystemet du vil bruke (f.eks. millimeter eller tommer). For å opprette et nytt prosjekt:

Gå til Fil > Nytt.
I dialogboksen som vises, spesifiser bredden og høyden på ditt arbeidsområde. Dette tilsvarer vanligvis størrelsen på materialet du skal maskinere.
Angi oppløsningen. Høyere oppløsning gir finere detaljer, men krever mer datakraft. En standard oppløsning er ofte tilstrekkelig for de fleste prosjekter.
Velg enhetene du vil bruke.
Klikk på OK for å opprette det nye prosjektet.

Grunnleggende Designverktøy: Vektorer og Bitmaps

ArtCAM gir deg muligheten til å jobbe med både 2D-vektorer og 2D-bitmaps, som er grunnleggende byggesteiner for mange 3D-modeller.

Vektorer

Vektorer er matematiske representasjoner av linjer, kurver og former. De er skalerbare uten tap av kvalitet og er ideelle for 2D-design som logoer, tekst og konturer som skal maskineres. ArtCAM tilbyr et omfattende sett med verktøy for å opprette og redigere vektorer:

Tegneverktøy: For å tegne rette linjer, kurver, sirkler, ellipser, rektangler og polygoner.
Redigeringsverktøy: For å modifisere eksisterende vektorer ved å flytte punkter, justere kurver, legge til eller fjerne segmenter.
Transformasjonsverktøy: For å flytte, rotere, skalere og speile vektorer.
Booleske operasjoner: For å kombinere flere vektorer ved hjelp av operasjoner som union, differanse og snitt.

Tekstverktøy: For å opprette og redigere tekst som kan brukes i design eller maskineres direkte. Du kan velge forskjellige fonter, størrelser og justeringer.
Import av vektorer: ArtCAM støtter import av vektorfiler fra andre CAD-programmer i formater som DXF, DWG, EPS og AI.

Bitmaps

Bitmaps er rasterbaserte bilder som består av et rutenett av piksler. De er ideelle for å representere fotografier, tegninger og andre detaljerte bilder. I ArtCAM kan du importere bitmaps og bruke dem som grunnlag for 3D-modellering eller for å generere verktøybaner for gravering. Funksjoner for bitmap-manipulering inkluderer:

Import av bitmaps: Støtte for vanlige bildeformater som JPEG, PNG, BMP og TIFF.
Bitmap til vektor-konvertering: Verktøy for å spore konturene av en bitmap og konvertere dem til vektorer. Dette er nyttig for å lage maskinerbare stier fra bilder.
Bitmap-redigering: Grunnleggende verktøy for å justere lysstyrke, kontrast, farge og andre egenskaper til importerte bitmaps.
Relieff fra bitmap: Muligheten til å generere en 3D-overflate (relieff) basert på intensiteten av pikslene i en bitmap, der lysere områder typisk representerer høyere overflater.

Grunnleggende 3D-Modellering

ArtCAM utmerker seg med sine kraftige verktøy for 3D-modellering, som lar deg skape komplekse former og overflater fra 2D-vektorer og bitmaps.

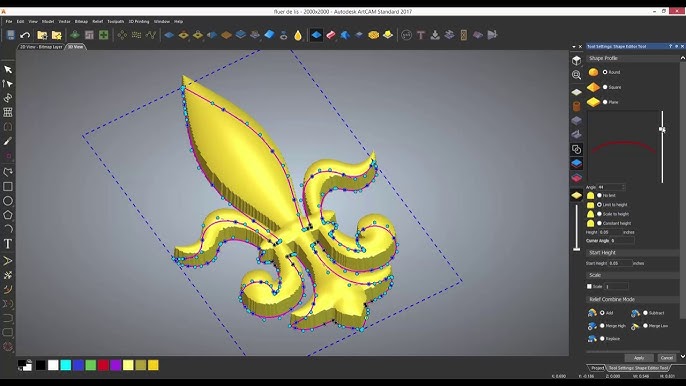

Opprette Relieffer fra Vektorer

En vanlig metode for 3D-modellering i ArtCAM er å skape relieffer fra lukkede vektorformer. Dette innebærer å definere hvordan områdene innenfor vektorene skal formes i 3D-rommet. Vanlige teknikker inkluderer:

Ekstrudering: Gir en flat 2D-form en tykkelse i Z-retningen, og skaper en 3D-prisme eller sylinder. Du kan kontrollere høyden og vinkelen på ekstruderingen.
Rotasjon: Roterer en åpen vektor rundt en akse for å skape en rotasjonssymmetrisk 3D-form, som for eksempel en vase eller en spindel.
Sveiping: Sveiper en form (tverrsnitt) langs en annen vektor (sti) for å skape komplekse kurvede former.
Forming: Bruker en forhåndsdefinert 3D-form (f.eks. en kuppel, en pyramide) til å forme området innenfor en vektor. Du kan kontrollere høyden og basestørrelsen på formen.
Teksturering: Legger til overflatedetaljer og mønstre til et relieff for å gi det et mer realistisk eller dekorativt utseende. Dette kan gjøres ved hjelp av forhåndsdefinerte teksturer eller importerte bitmaps.

Skulpturering

ArtCAM tilbyr også verktøy for direkte 3D-skulpturering, som lar deg forme og detaljere dine modeller på en intuitiv måte, nesten som å arbeide med digital leire. Vanlige skulptureringsverktøy inkluderer:

Legg til materiale: Bygger opp overflaten ved å dra musen.
Fjern materiale: Graver eller senker overflaten.
Glatt ut: Jevner ut skarpe kanter og overganger.
Form: Endrer den generelle formen på overflaten.
Detaljer: Legger til fine detaljer ved hjelp av forskjellige børster og stempler.

Sammensetting av Relieffer

Når du har opprettet flere individuelle relieffer, kan du kombinere dem ved hjelp av ulike sammensettingsoperasjoner for å skape mer komplekse 3D-modeller. Vanlige operasjoner inkluderer:

Legg til: Kombinerer to relieffer ved å legge deres høyder sammen.
Trekk fra: Subtraherer høyden av ett relieff fra et annet.
Slå sammen høyeste: Beholder den høyeste Z-verdien mellom to overlappende relieffer.
Slå sammen laveste: Beholder den laveste Z-verdien mellom to overlappende relieffer.
Overlapp: Kombinerer relieffer basert på en maske eller et valgt område.

Generering av Verktøybaner for CNC-Maskinering

En av de mest kritiske funksjonene i ArtCAM er evnen til å generere presise og effektive verktøybaner som styrer bevegelsene til en CNC-maskin. En godt planlagt verktøybane er avgjørende for å oppnå ønsket resultat med god overflatekvalitet og minimal maskineringstid.

Typer av Verktøybaner

ArtCAM tilbyr et bredt spekter av verktøybanestrategier som er egnet for ulike maskineringsoperasjoner:

Profilering: Brukes til å skjære langs en vektorlinje, enten på innsiden, utsiden eller midten av linjen. Dette er vanlig for å kutte ut deler eller lage konturer.
Utsparing (Pocketing): Brukes til å fjerne materiale fra et lukket vektorområde. Du kan velge forskjellige mønstre for utsparing, som raster, offset eller spiral.
Relieffmaskinering: Brukes til å maskinere 3D-relieffer. Det finnes ulike strategier som rastermaskinering (frem og tilbake), konturmaskinering (følger overflaten) og optimalisert maskinering for raskere og jevnere resultater.
Boring: Brukes til å lage hull på spesifikke punkter eller langs vektorer. Du kan definere dybde, diameter og eventuelle sykluser for boring.
Gravering: Brukes til å skjære langs en eller flere vektorlinjer med en spesifikk dybde og verktøyform.
3D-finishing: Brukes etter grovmaskinering for å forbedre overflatekvaliteten på 3D-modeller. Dette involverer ofte bruk av mindre verktøy og finere stegover.
Dreiebenkoperasjoner: ArtCAM tilbyr også funksjoner for dreiebenker, inkludert grov- og finbearbeiding, gjenging og sporstikking.

Definere Verktøy

Før du kan generere en verktøybane, må du definere verktøyet som skal brukes. Dette inkluderer å spesifisere:

Verktøytype: F.eks. endefres, kulefres, V-fres, bor.
Diameter: Størrelsen på verktøyet.
Skjærelengde: Lengden på den delen av verktøyet som kan brukes til å skjære.
Totallengde: Den totale lengden på verktøyet.
Antall skjær: Antallet skjærende egg på verktøyet.
Spindelrotasjonshastighet (RPM): Hastigheten som spindelen roterer med, påvirker skjærehastigheten.
Matehastighet: Hastigheten som verktøyet beveger seg gjennom materialet.
Nedmatingshastighet: Hastigheten som verktøyet beveger seg ned i materialet (for Z-aksen).
Stegover (Stepover): Avstanden mellom påfølgende skjærebaner i en utsparing eller relieffmaskinering. Dette påvir
