En Omfattende Guide til Hydraulikk: Fra Grunnleggende Prinsipper til Avanserte Anvendelser
Hydraulikk er en kraftfull og allsidig teknologi som spiller en kritisk rolle i et bredt spekter av industrielle og mobile applikasjoner. Fra tunge anleggsmaskiner og produksjonsutstyr til styresystemer i fly og biler, utnytter hydrauliske systemer kraften i væske under trykk for å utføre arbeid. Denne omfattende guiden vil dykke dypt inn i hydraulikkens verden, utforske de grunnleggende prinsippene, de ulike komponentene som utgjør et hydraulisk system, de forskjellige typene av systemer som finnes, viktigheten av vedlikehold og feilsøking, samt se på fremtidige trender innenfor dette fascinerende fagområdet.
Grunnleggende Prinsipper i Hydraulikk
Kjernen i all hydraulikk ligger i noen få fundamentale fysiske prinsipper. Forståelsen av disse prinsippene er essensiell for å kunne designe, betjene og vedlikeholde hydrauliske systemer effektivt. De viktigste prinsippene inkluderer Pascals lov, prinsippet om inkompressibilitet av væsker og kraftoverføring gjennom væsker.
Pascals Lov: Trykkets Ensartethet
Formulert av den franske matematikeren og fysikeren Blaise Pascal, sier Pascals lov at trykk som utøves på et innelukket fluid overføres uforminsket i alle retninger til alle deler av fluidet og til veggene i beholderen. Dette betyr at en kraft som påføres over et lite område i et hydraulisk system kan skape en mye større kraft over et større område et annet sted i systemet. Denne kraftmultiplikasjonen er en av de mest verdifulle egenskapene ved hydrauliske systemer.
Matematisk kan Pascals lov uttrykkes som:

$$\frac{F_1}{A_1} = \frac{F_2}{A_2}$$
hvor:
- $F_1$ er kraften som påføres på det første området.
- $A_1$ er arealet som kraften $F_1$ virker over.
- $F_2$ er kraften som genereres på det andre området.
- $A_2$ er arealet som kraften $F_2$ virker over.
Denne enkle ligningen forklarer hvordan hydrauliske systemer kan oppnå bemerkelsesverdig kraft med relativt liten innsats.
Inkompressibilitet av Væsker: Kraftoverføringens Effektivitet
En annen nøkkelkomponent i hydraulikkens effektivitet er prinsippet om at væsker, i praksis, er inkompressible. Dette betyr at volumet av en væske endres svært lite under trykk. Når en kraft påføres en innelukket væske, overføres trykket nesten øyeblikkelig og uten betydelig energitap til andre deler av systemet. Denne egenskapen muliggjør presis og effektiv kraftoverføring, noe som er avgjørende i mange applikasjoner som krever nøyaktig kontroll og responsivitet.
Kraftoverføring Gjennom Væsker: Arbeidets Utførelse
Ved å kombinere Pascals lov og prinsippet om inkompressibilitet, muliggjør hydrauliske systemer overføring av kraft over avstander og utførelse av mekanisk arbeid. En pumpe drives typisk av en elektrisk motor eller en annen kraftkilde og setter væsken i systemet under trykk. Denne trykksatte væsken ledes gjennom rør og slanger til hydrauliske sylindere eller motorer. I sylinderen omdannes væsketrykket til lineær bevegelse, mens det i motoren omdannes til rotasjonsbevegelse. Ved å kontrollere trykket og strømmen av væsken, kan man nøyaktig styre hastigheten, kraften og retningen på disse bevegelsene.
De Viktigste Komponentene i et Hydraulisk System
Et typisk hydraulisk system består av flere essensielle komponenter som samhandler for å generere, kontrollere og overføre kraft. Hver komponent har en spesifikk funksjon, og deres samspill er avgjørende for systemets totale ytelse. De viktigste komponentene inkluderer reservoar, pumpe, ventiler, aktuatorer (sylindere og motorer) og rør/slanger.
Reservoar: Væskelageret
Reservoaret, også kjent som tanken, er lageret for hydraulikkvæsken. Det har flere viktige funksjoner:
- Det gir et tilstrekkelig volum av væske for systemet.
- Det tillater at luft og forurensninger skilles fra væsken.
- Det bidrar til å avkjøle væsken.
- Det fanger opp eventuelle lekkasjer.
Et korrekt dimensjonert og godt utformet reservoar er avgjørende for systemets pålitelighet og levetid.
Pumpe: Hjertet i Systemet
Den hydrauliske pumpen er hjertet i systemet. Dens oppgave er å omdanne mekanisk energi (vanligvis fra en elektrisk motor eller en forbrenningsmotor) til hydraulisk energi i form av trykksatt væske. Det finnes mange forskjellige typer hydrauliske pumper, hver med sine egne fordeler og ulemper avhengig av applikasjonen. Noen av de vanligste typene inkluderer:
Gearpumper
Gearpumper er enkle, robuste og kostnadseffektive. De fungerer ved å fange væske mellom roterende tannhjul og transportere den fra sugesiden til trykksiden av pumpen. De er godt egnet for lav- til middels trykk og konstant eller variabelt volum.
Vingepumper
Vingepumper bruker roterende vinger som glir inn og ut av et rotor spor. Når rotoren roterer inne i et eksentrisk kammer, dannes det kamre med varierende volum som suger inn væske på den ene siden og presser den ut på den andre. Vingepumper er kjent for sin jevne flyt og er godt egnet for middels trykk.
Stempelpumper
Stempelpumper er i stand til å generere høye trykk og tilbyr god volumetrisk effektivitet. De fungerer ved at en eller flere stempler beveger seg frem og tilbake i sylindere og fortrenger væsken. Det finnes både aksiale og radielle stempelpumper, hver med sine spesifikke bruksområder.
Ventiler: Kontrollsentralen
Hydrauliske ventiler er essensielle for å kontrollere retningen, trykket og strømmen av hydraulikkvæsken i systemet. De fungerer som kontrollsentralen som dirigerer væsken til de forskjellige aktuatorene til rett tid og med riktig trykk og hastighet. Det finnes flere hovedtyper av hydrauliske ventiler:
Retningsventiler
Retningsventiler styrer retningen på væskestrømmen og dermed bevegelsen til de hydrauliske sylinderne eller motorene. De kommer i forskjellige konfigurasjoner, for eksempel 2/2-veis, 3/2-veis, 4/3-veis ventiler, hvor tallene indikerer henholdsvis antall porter og antall posisjoner. Betjeningen kan være manuell, mekanisk, elektrisk (solenoid), pneumatisk eller hydraulisk.
Trykkontrollventiler
Trykkontrollventiler brukes til å regulere trykket i forskjellige deler av det hydrauliske systemet. Dette er viktig for sikkerheten og for å sikre at komponentene ikke overbelastes. Vanlige typer inkluderer sikkerhetsventiler, reduksjonsventiler og sekvensventiler.
Mengdekontrollventiler

Mengdekontrollventiler, også kjent som flowkontrollventiler, styrer strømningshastigheten til hydraulikkvæsken. Dette påvirker hastigheten til de hydrauliske sylinderne og motorene. De kan være faste eller variable og kan brukes til å justere hastigheten etter behov.

Aktuatorer: Utførende Organer
Aktuatorer er de komponentene som omdanner den hydrauliske energien tilbake til mekanisk arbeid. De vanligste typene er hydrauliske sylindere (for lineær bevegelse) og hydrauliske motorer (for rotasjonsbevegelse).
Hydrauliske Sylindere
Hydrauliske sylindere består av et sylinderrør, et stempel som beveger seg inne i røret, en stempelstang som overfører kraften, og tetninger for å hindre lekkasje. Når trykksatt væske tilføres den ene siden av stempelet, skaper trykkforskjellen en kraft som får stempelet og stempelstangen til å bevege seg lineært. Det finnes forskjellige typer sylindere, inkludert enkelvirkende (kraft i én retning) og dobbeltvirkende (kraft i begge retninger).
Hydrauliske Motorer
Hydrauliske motorer omdanner hydraulisk energi til rotasjonsbevegelse. De finnes i forskjellige design, inkludert gearmotorer, vingemotorer og stempelmotorer, og velges basert på kravene til dreiemoment og hastighet i applikasjonen.
Rør og Slanger: Væskeledere
Rør og slanger er essensielle for å transportere hydraulikkvæsken mellom de forskjellige komponentene i systemet. De må være i stand til å tåle de høye trykkene som kan oppstå i hydrauliske systemer og være kompatible med hydraulikkvæsken som brukes. Rør brukes vanligvis for faste installasjoner, mens slanger gir fleksibilitet der det er behov for bevegelse eller vibrasjoner.
Ulike Typer Hydrauliske Systemer
Hydrauliske systemer kan klassifiseres på forskjellige måter basert på deres design, funksjon og applikasjon. Noen vanlige klassifiseringer inkluderer åpne og lukkede systemer, samt mobile og industrielle systemer.
Åpne og Lukkede Systemer

Åpne Systemer
I et åpent hydraulisk system returnerer væsken fra aktuatoren tilbake til reservoaret. Pumpen suger væske fra reservoaret og leverer den til systemet. Disse systemene er vanlige i enklere applikasjoner hvor presisjonskontroll ikke er det primære kravet.
Lukkede Systemer

I et lukket hydraulisk system sirkulerer væsken kontinuerlig i en lukket krets mellom pumpen og motoren/sylinderen. Det er vanligvis en liten ladepumpe som sørger for tilstrekkelig trykk i returledningen. Lukkede systemer er mer effektive og gir bedre kontroll, spesielt i applikasjoner som krever hyppige retningsendringer og variabel hastighet, for eksempel i noen typer mobile maskiner.
Mobile og Industrielle Systemer
Mobile Hydrauliske Systemer

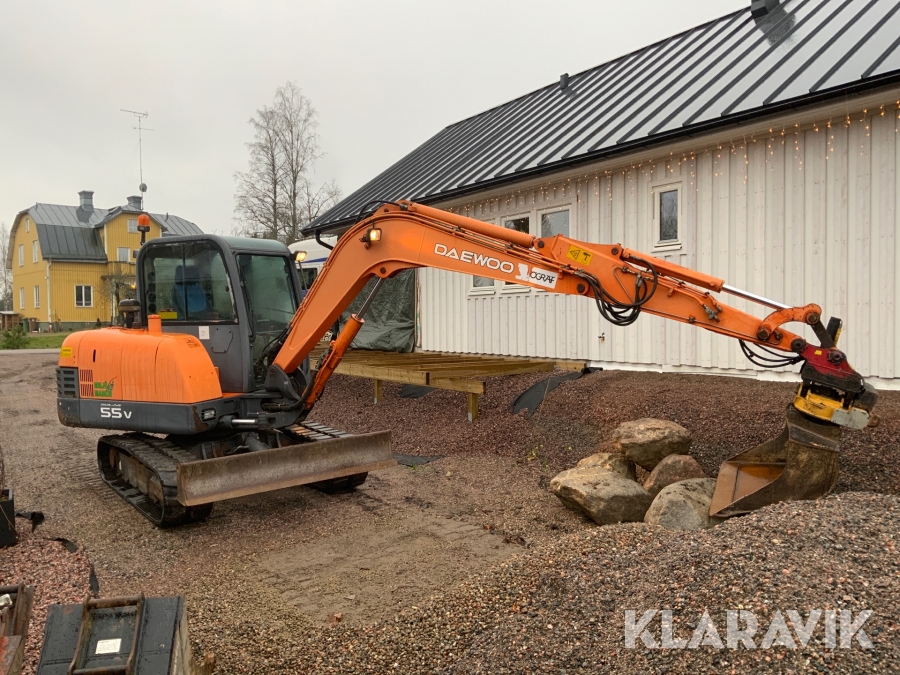

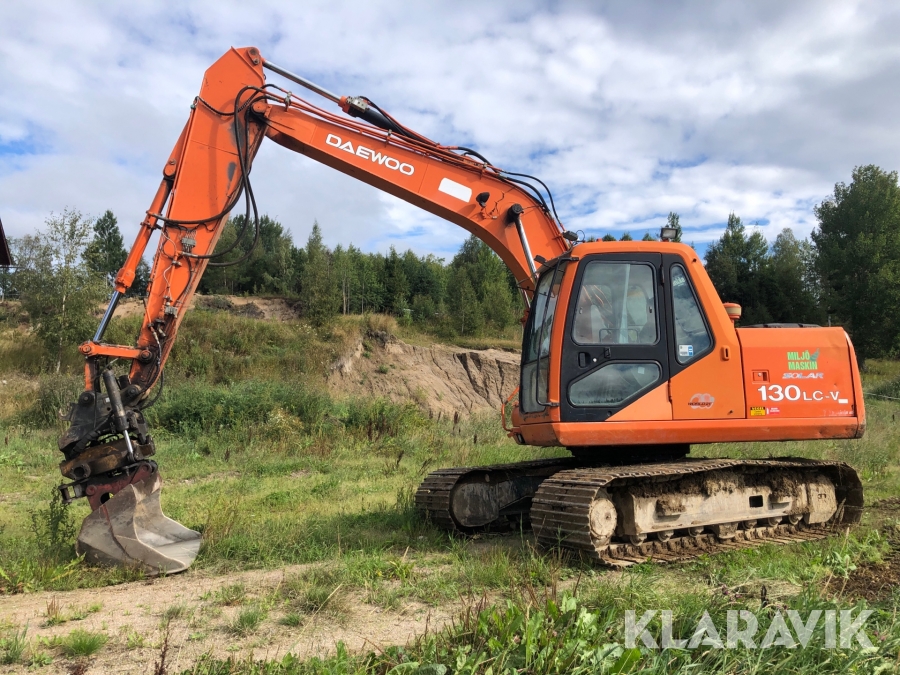

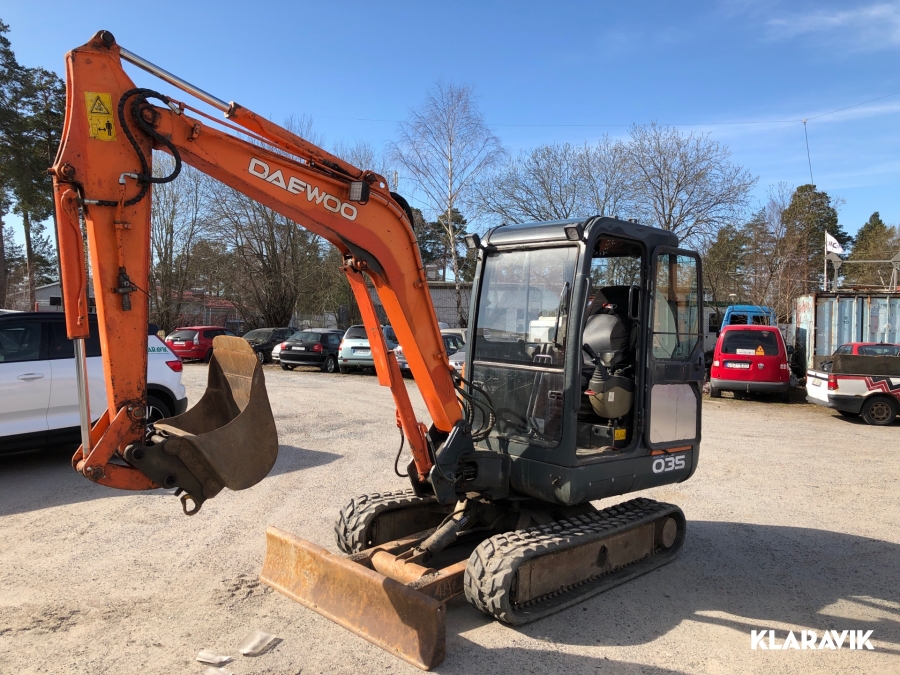

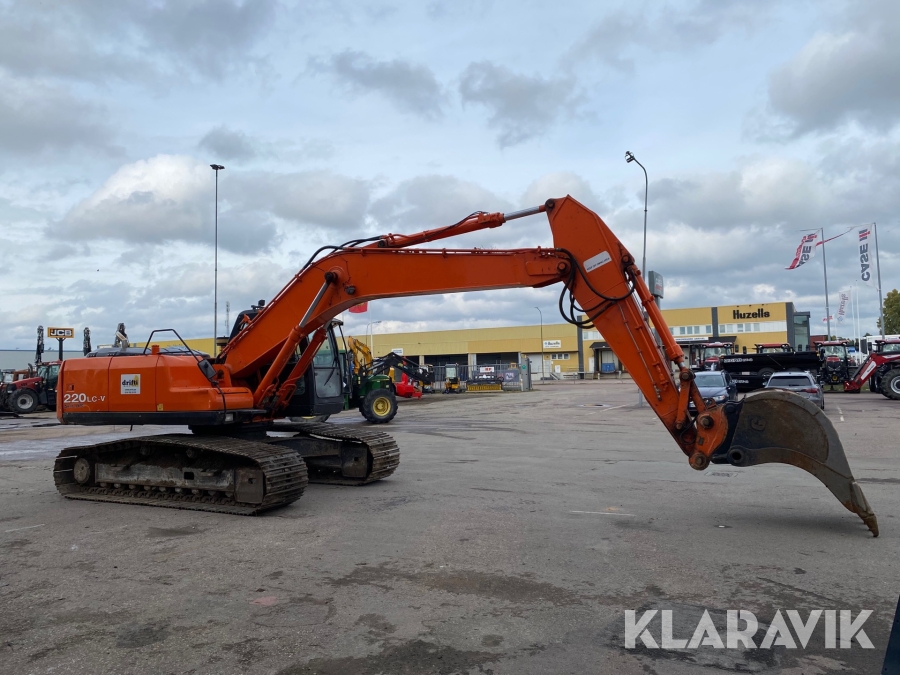

Mobile hydrauliske systemer finnes i et bredt spekter av mobile maskiner, inkludert anleggsmaskiner (gravemaskiner, bulldozere, kraner), landbruksmaskiner (traktorer, høstemaskiner) og materialhåndteringsutstyr (trucker). Disse systemene kjennetegnes ofte av sin robusthet, fleksibilitet og evne til å operere under krevende forhold. De drives vanligvis av forbrenningsmotorer og må tåle vibrasjoner og støt.
Industrielle Hydrauliske Systemer
Industrielle hydrauliske systemer brukes i stasjonært produksjonsutstyr, for eksempel i metallbearbeidingsmaskiner, sprøytestøpemaskiner, pressemaskiner og automatiserte monteringslinjer. Disse systemene fokuserer ofte på presisjon, effektivitet og pålitelighet for å sikre jevn og nøyaktig produksjon. De drives vanligvis av elektriske motorer.
Hydraulikkvæske: Livsnerven i Systemet
Hydraulikkvæsken er livsnerven i et hydraulisk system. Den fungerer ikke bare som et medium for kraftoverføring, men også som et smøremiddel for bevegelige deler, et kjølemiddel for å fjerne varme og et middel for å transportere bort forurensninger. Valget av riktig hydraulikkvæske er kritisk for systemets ytelse og levetid.
Viktige Egenskaper ved Hydraulikkvæske
- Viskositet: Et mål på væskens motstand mot strømning. Riktig viskositet er viktig for effektiv kraftoverføring og smøring.
- Viskositetsindeks (VI): Et mål på hvor mye viskositeten endres med temperaturen. En høy VI er ønskelig for systemer som opererer under varierende temperaturer.
- Smøreevne: Væskens evne til å redusere friksjon og slitasje mellom bevegelige deler.
- Termisk stabilitet: Væskens evne til å motstå nedbrytning ved høye temperaturer.
- Oksidasjonsstabilitet: Væskens evne til å motstå reaksjon med oksygen, som kan føre til dannelse av slam og avleiringer.
- Demulgeringsevne: Væskens evne til å skille seg fra vann. Vannkontaminering kan føre til korrosjon og redusert smøreevne.
- Skumdempende egenskaper: Væskens evne til å hindre dannelse av skum, som kan føre til redusert effektivitet og kavitasjon.
- Kompressibilitet: Selv
