Den Ultimative Guiden til Konduktivitetssensorer: En Dybdegående Analyse

I en verden som stadig blir mer avhengig av presise målinger og kontroll i ulike industrielle og vitenskapelige prosesser, spiller konduktivitetssensorer en kritisk rolle. Disse sofistikerte enhetene gir oss muligheten til å kvantifisere en løsnings evne til å lede elektrisk strøm, en fundamental parameter som reflekterer konsentrasjonen av ioniske arter til stede. Denne omfattende guiden tar sikte på å gi en dyp forståelse av konduktivitetssensorers virkemåte, de forskjellige typene som er tilgjengelige, deres brede spekter av anvendelser, og viktig informasjon om installasjon, kalibrering og vedlikehold for å sikre optimal ytelse og pålitelighet.

Hva er en Konduktivitetssensor? En Grunnleggende Innføring

En konduktivitetssensor, også kjent som en ledningsevnesensor, er et instrument som brukes til å måle den elektriske konduktiviteten til en væske. Elektrisk konduktivitet er et mål på hvor godt en substans leder elektrisk strøm. I vandige løsninger er konduktiviteten direkte relatert til konsentrasjonen av ioner (ladede partikler) som er oppløst i væsken. Jo høyere konsentrasjonen av ioner er, desto høyere er konduktiviteten. Måleenheten for konduktivitet er Siemens per meter (S/m), men i praksis brukes ofte mikrosiemens per centimeter (µS/cm) eller millisiemens per centimeter (mS/cm), spesielt for vandige løsninger med lav til moderat ionekonsentrasjon.

Grunnleggende Prinsipper for Elektrisk Konduktivitet i Væsker

Elektrisk ledningsevne i en væske oppstår på grunn av bevegelsen av ladede ioner når et elektrisk felt påføres. Når en spenning påføres to elektroder nedsenket i en løsning, vil positive ioner (kationer) bevege seg mot den negative elektroden (katoden), mens negative ioner (anioner) vil bevege seg mot den positive elektroden (anoden). Denne bevegelsen av ladede partikler utgjør en elektrisk strøm. Størrelsen på denne strømmen er direkte proporsjonal med antall tilgjengelige ioner og deres mobilitet. Faktorer som påvirker konduktiviteten inkluderer:

• Ionekonsentrasjon: Høyere konsentrasjon av ioner resulterer i høyere konduktivitet.
• Ioneladning: Ioner med høyere ladning bidrar mer til konduktiviteten.
• Ionemobilitet: Mindre og lettere ioner beveger seg raskere og bidrar mer til konduktiviteten.
• Temperatur: Konduktiviteten til de fleste vandige løsninger øker med økende temperatur, da ionenes mobilitet øker.
• Viskositet: Høyere viskositet reduserer ionenes mobilitet og dermed konduktiviteten.
• Tilstedeværelse av uladede partikler: Uløselige partikler påvirker ikke konduktiviteten direkte, men kan indirekte påvirke målingene ved å forstyrre ionenes bevegelse eller belegge sensorelektrodene.

Ulike Typer Konduktivitetssensorer: En Detaljert Oversikt

Det finnes flere forskjellige typer konduktivitetssensorer, hver designet for spesifikke applikasjoner og måleområder. De vanligste typene inkluderer:

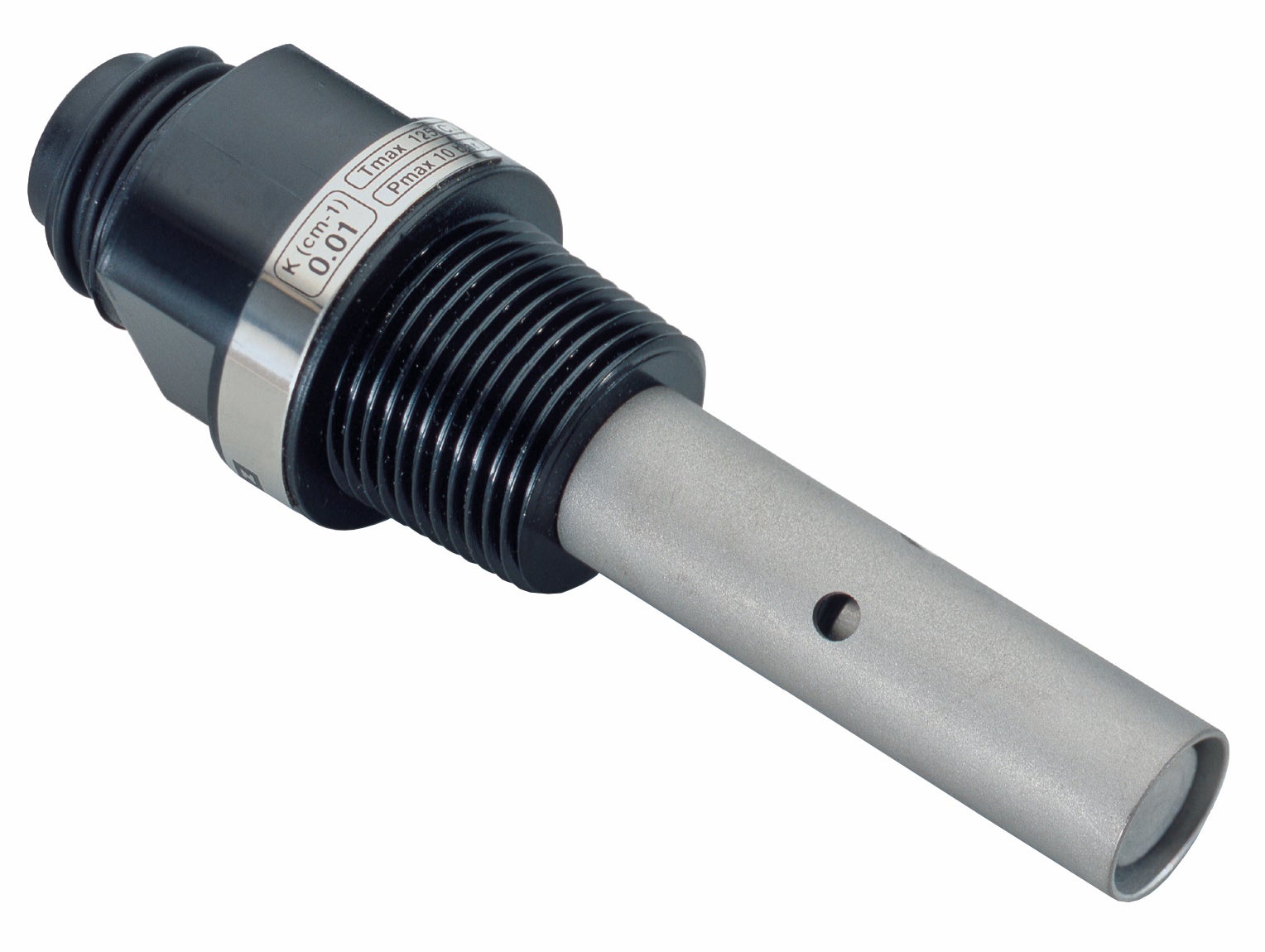

To-Elektrode Konduktivitetssensorer

To-elektrode sensorer er den enkleste og mest grunnleggende typen konduktivitetssensorer. De består av to elektrisk ledende elektroder, vanligvis laget av rustfritt stål, titan, platina eller grafitt, som er plassert med en fast avstand fra hverandre og nedsenket i løsningen som skal måles. En vekselstrøm (AC) spenning påføres elektrodene, og den resulterende strømmen som flyter gjennom løsningen mellom elektrodene måles. Konduktiviteten er proporsjonal med strømmen og omvendt proporsjonal med spenningen (Ohms lov). For å unngå polariseringseffekter ved elektrodene, som kan føre til unøyaktige målinger, brukes vanligvis en vekselstrøm med relativt høy frekvens.

Fordeler med To-Elektrode Sensorer:

• Enkel design og konstruksjon, noe som gjør dem relativt kostnadseffektive.
• Egnet for måling av lave til moderate konduktivitetsnivåer (rent vann, drikkevann, fortynnede løsninger).
• Rask respons.

Ulemper med To-Elektrode Sensorer:

• Kan være utsatt for polariseringseffekter, spesielt ved lave frekvenser eller høye konduktivitetsnivåer.
• Elektrodene kan bli tilsmusset eller belagt med partikler eller kjemikalier fra løsningen, noe som påvirker nøyaktigheten.
• Måleområdet er begrenset.

Fire-Elektrode Konduktivitetssensorer

Fire-elektrode sensorer er en mer avansert type konduktivitetssensor som overkommer mange av begrensningene til to-elektrode sensorene. Disse sensorene har fire elektroder: to ytre elektroder som brukes til å påføre en vekselstrøm og to indre elektroder som brukes til å måle potensialforskjellen (spenningen) over en kjent avstand i løsningen. Ved å måle spenningen mellom de indre elektrodene trekkes det ingen strøm fra målekretsen, noe som eliminerer polariseringseffekter og reduserer innvirkningen av kontaktmotstand og elektrodebelegging. Dette resulterer i mer nøyaktige målinger, spesielt ved høyere konduktivitetsnivåer og i løsninger som kan føre til tilsmussing av elektrodene.

Fordeler med Fire-Elektrode Sensorer:

• Høyere nøyaktighet, spesielt ved høye konduktivitetsnivåer.
• Mindre følsom for elektrodebelegging og kontaktmotstand.
• Større måleområde sammenlignet med to-elektrode sensorer.
• Mer pålitelige målinger i krevende applikasjoner.

Ulemper med Fire-Elektrode Sensorer:

• Mer kompleks design og høyere kostnad sammenlignet med to-elektrode sensorer.

• Krever mer avansert elektronikk for signalbehandling.

Induktive (Kontaktløse) Konduktivitetssensorer

Induktive konduktivitetssensorer, også kjent som kontaktløse sensorer eller elektrodeløse sensorer, bruker prinsippet om elektromagnetisk induksjon for å måle konduktiviteten til en løsning. Disse sensorene består av to toroidale (ringformede) spoler som er innelukket i et ikke-ledende materiale, som for eksempel PEEK eller PTFE. Den ene spolen fungerer som en sender og genererer et vekslende magnetfelt når en vekselstrøm føres gjennom den. Dette magnetfeltet induserer en strøm i løsningen som omgir spolen. Den andre spolen fungerer som en mottaker og måler styrken på det induserte magnetfeltet, som er proporsjonalt med konduktiviteten til løsningen. Fordi elektrodene ikke er i direkte kontakt med løsningen, er disse sensorene svært motstandsdyktige mot tilsmussing, korrosjon og polariseringseffekter, noe som gjør dem ideelle for måling av høykonduktive løsninger, aggressive kjemikalier og slurries.

Fordeler med Induktive Sensorer:

• Utmerket motstand mot tilsmussing og korrosjon.
• Egnet for måling av høye konduktivitetsnivåer.
• Pålitelige målinger i aggressive medier.
• Lavt vedlikeholdsbehov.

Ulemper med Induktive Sensorer:

• Generelt dyrere enn kontaktbaserte sensorer.
• Kan være følsomme for eksterne elektromagnetiske forstyrrelser.
• Nøyaktigheten kan påvirkes av tilstedeværelsen av ledende materialer i nærheten av sensoren.

Viktige Parametere og Spesifikasjoner for Konduktivitetssensorer

Når man velger en konduktivitetssensor for en spesifikk applikasjon, er det viktig å vurdere en rekke nøkkelparametere og spesifikasjoner for å sikre at sensoren oppfyller kravene til nøyaktighet, pålitelighet og ytelse. Disse inkluderer:

Måleområde

Måleområdet spesifiserer det konduktivitetsområdet som sensoren er designet for å måle nøyaktig. Dette området uttrykkes vanligvis i µS/cm eller mS/cm. Det er viktig å velge en sensor med et måleområde som dekker de forventede konduktivitetsverdiene i applikasjonen. Bruk av en sensor utenfor det spesifiserte måleområdet kan føre til unøyaktige eller upålitelige resultater.

Nøyaktighet

Nøyaktigheten angir hvor nært sensorens måling er den sanne verdien av konduktiviteten. Den uttrykkes vanligvis som en prosentandel av leseavviket eller som en absolutt verdi (f.eks. ±1% av leseavviket eller ±0.1 µS/cm). Nøyaktighetskravene varierer avhengig av applikasjonen, og det er viktig å velge en sensor med tilstrekkelig nøyaktighet for det spesifikke formålet.

Oppløsning

Oppløsningen er den minste endringen i konduktivitet som sensoren kan detektere og vise. Den uttrykkes i samme enheter som konduktiviteten (f.eks. µS/cm). En høyere oppløsning gjør det mulig å detektere små endringer i ionekonsentrasjonen i løsningen.

Temperaturkompensasjon

Konduktiviteten til en løsning er sterkt avhengig av temperaturen. De fleste moderne konduktivitetssensorer er utstyrt med innebygd temperaturkompensasjon for å korrigere målingene til en referansetemperatur, vanligvis 25 °C. Dette sikrer at konduktivitetsverdiene kan sammenlignes selv om målingene er utført ved forskjellige temperaturer. Temperaturkoeffisienten, som angir hvor mye konduktiviteten endres per grad Celsius, kan være fast eller justerbar avhengig av sensoren og applikasjonen.

Cellekonstant

Cellekonstanten er en geometrisk faktor som er spesifikk for hver kontaktbasert konduktivitetssensor. Den defineres av avstanden mellom elektrodene og arealet av elektrodene. Cellekonstanten brukes til å konvertere den målte resistansen (eller ledningen) til konduktivitet. Den uttrykkes vanligvis i cm⁻¹. Sensorens cellekonstant må være kjent og korrekt innstilt i måleinstrumentet for å oppnå nøyaktige konduktivitetsmålinger.

Materialer i Kontakt med Mediet

Materialene som kommer i direkte kontakt med løsningen som skal måles, må være kjemisk kompatible med mediet for å unngå korrosjon, nedbrytning eller kontaminering. Vanlige materialer inkluderer rustfritt stål (forskjellige kvaliteter som 316L), titan, platina, gull, PEEK (polyether ether ketone), PTFE (polytetrafluoroethylene) og glass. Valget av materiale avhenger av applikasjonen og de kjemiske egenskapene til løsningen.

Trykk- og Temperaturgrenser

Konduktivitetssensorer har spesifiserte trykk- og temperaturgrenser som de kan operere trygt og nøyaktig innenfor. Det er viktig å sikre at driftsforholdene i applikasjonen ikke overskrider disse grensene for å unngå skade på sensoren og sikre pålitelige målinger.

Tilkobling og Installasjon

Ulike konduktivitetssensorer har forskjellige tilkoblings- og installasjonsalternativer, for eksempel gjenger, flenser eller nedsenkbare design. Valget avhenger av applikasjonen og hvordan sensoren skal integreres i prosessen eller systemet.

Utgangssignal

Konduktivitetssensorer genererer forskjellige typer utgangssignaler som representerer den målte konduktiviteten. Vanlige utgangssignaler inkluderer analoge signaler (f.eks. 4-20 mA, 0-10 V), digitale signaler (f.eks. RS-485, Modbus, HART) og frekvenssignaler. Valget av utgangssignal avhenger av kompatibiliteten med kontrollsystemet eller måleinstrumentet som brukes.

IP-Klassifisering

IP-klassifiseringen (Ingress Protection) angir graden av beskyttelse som sensorens hus gir mot inntrengning av faste partikler og væsker. For industrielle applikasjoner er det viktig å velge en sensor med en passende IP-klassifisering for å sikre pålitelig drift i det aktuelle miljøet.

Anvendelsesområder for Konduktivitetssensorer: En Bred Spektrum av Bruksområder

Konduktivitetssensorer finner anvendelse i et svært bredt spekter av industrier og forskningsområder, der måling og kontroll av ionekonsentrasjon i væsker er kritisk. Noen av de viktigste anvendelsesområdene inkluderer:

Vannbehandling og Vannkvalitetsovervåking

I vannbehandlingsanlegg brukes konduktivitetssensorer for å overvåke kvaliteten på råvann, kontrollere doseringen av kjemikalier (f.eks. koagulanter, desinfeksjonsmidler), og verifisere effektiviteten av renseprosesser som omvendt osmose og deionisering. I distribusjonsnettverk for drikkevann overvåkes konduktiviteten for å sikre at vannet holder en akseptabel kvalitet og ikke inneholder for høye nivåer av oppløste salter eller mineraler. Innen miljøovervåking brukes konduktivitetssensorer til å vurdere vannkvaliteten i elver, innsjøer, grunnvann og hav, og til å detektere forurensning fra
